프로세스 펌프의 기본 사항
프로세스 펌프는 원심, 정변위, 왕복, 로터리 스크류 등 다양한 종류가 있습니다. API 또는 ANSI 펌프도 있습니다.
이 문서에서는 다양한 펌프 기술의 기본 사항뿐만 아니라 왕복동 프러세스 펌프에 대한 자세한 설명도 제공합니다.
프로세스 펌프 시장

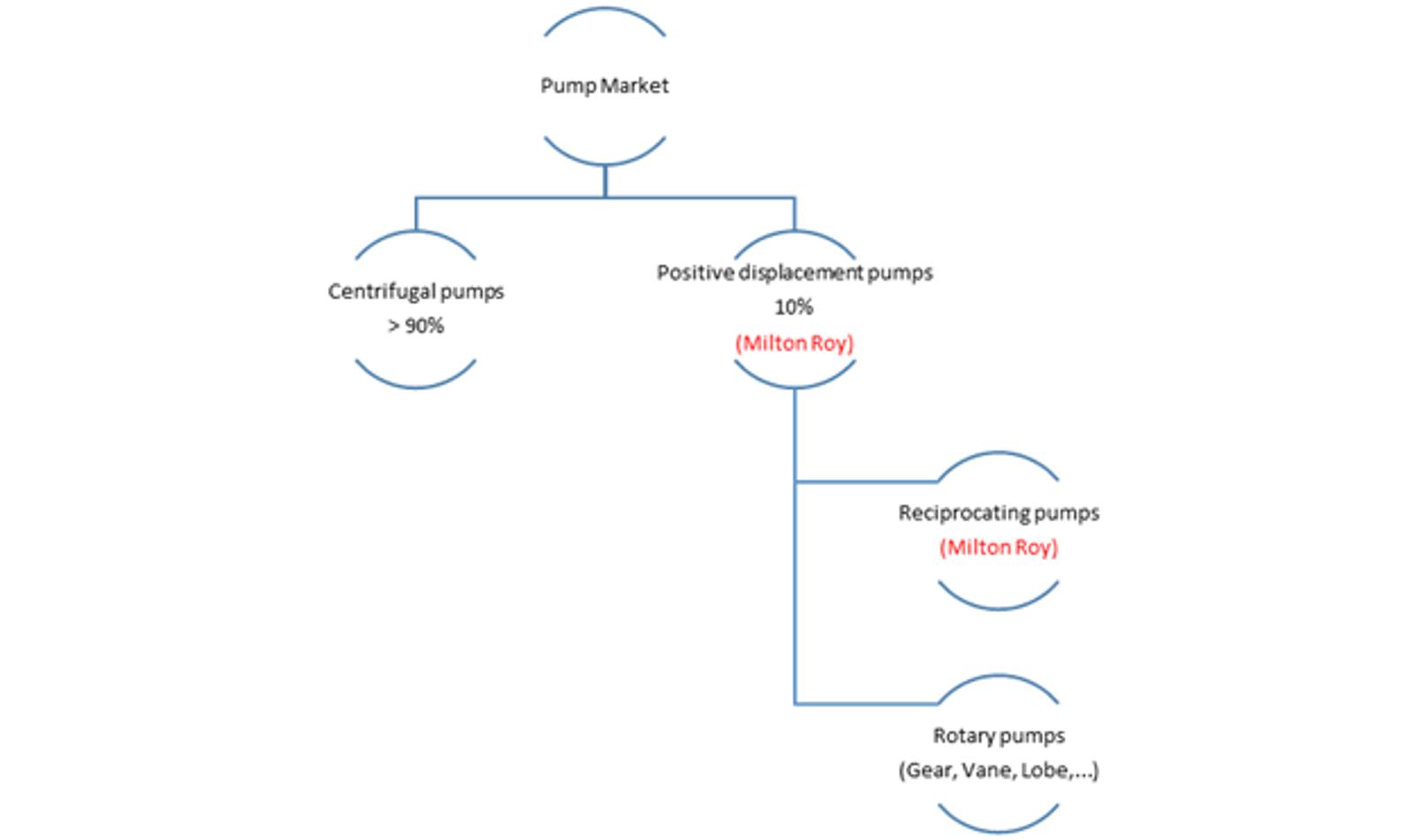

일반적으로 산업 고객이 프로세스 펌프를 찾을 때는 원심 펌프를 찾는 데 익숙합니다. 원심 펌프가 전 세계 펌핑 시장의 90% 이상을 차지하기 때문입니다. 나머지 시장은 로터리 펌프(기어, 베인, 로브 등) 또는 왕복동 펌프를 포함한 정변위 펌프 기술이 적용됩니다.
원심 펌프란 무엇입니까?
원심 펌프는 원심력을 사용하여 유동체를 펌핑합니다. 이 장치는 임펠러라고 하는 하나 이상의 구동 로터에서 회전 에너지를 전달하여 유동체를 이동하도록 설계되었습니다. 유동체는 임펠러로 들어가고 원심력에 의해 임펠러의 둘레를 따라 베인 팁을 통해 배출됩니다.
일반적으로 전기 모터에 의해 기계적인 동력이 공급됩니다. 원심 펌프는 저유량/고수두 서비스에서 효율이 40~50%까지 낮아질 수 있습니다.
용적식 펌프(왕복동 펌프)란 무엇입니까?
용적식 펌프(PDP)는 움직이는 유동체를 캐비티에 포집한 다음 기계적 압력을 통해 일정량을 토출하는 펌프의 일종입니다. 유동체의 이동은 설계에 따라 플런저, 피스톤, 다이아프램을 사용하여 이루어집니다. 이러한 펌프 중 일부는 흡입 측에 팽창하는 캐비티가 있고 토출 측에 감소하는 캐비티가 있습니다. 캐비티가 팽창하면 입구 쪽에서 액체를 흡입하고 캐비티가 감소하면 토출합니다.
일반적으로 왕복동 펌프는 원심 펌프보다 효율이 높습니다. 왕복동 펌프는 저유량 및 고토출 압력 환경에서 작동합니다. Milton Roy의 왕복동 펌프는 시간당 0.09리터에서 시간당 48세제곱미터의 유량과 최대 1,034bar(15,000psi)의 토출 압력을 처리할 수 있습니다.

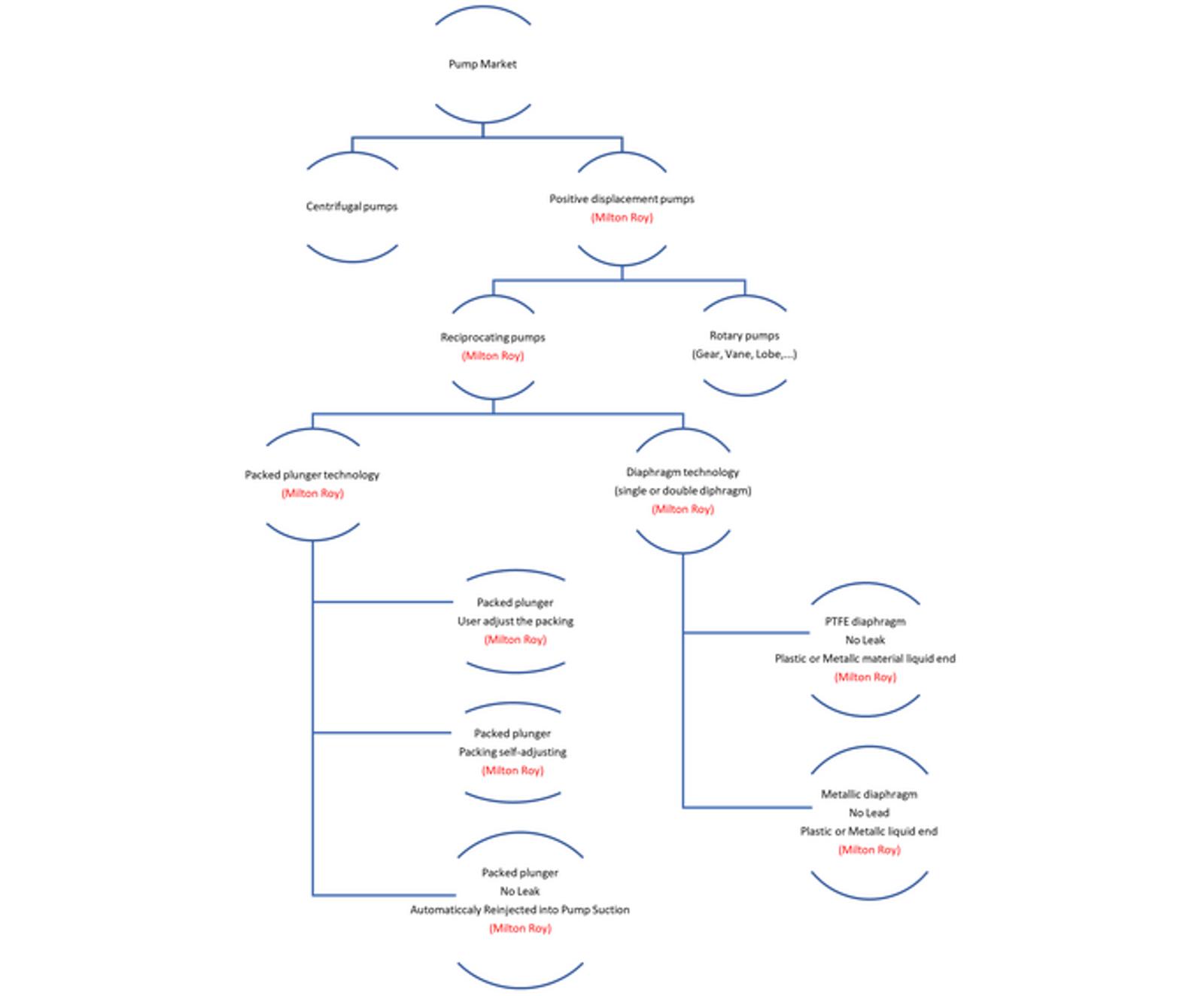

Milton Roy는 왕복동 펌프를 플런저타입과 다이아프램타입 두 가지 접액부 기술을 제공합니다.
원심 펌프와 왕복동 펌프의 주요 차이점은 무엇입니까?
원심 펌프와 왕복동 펌프의 주요 차이점은 원심 펌프는 낮은 중간 압력 수두로 작동한다는 것입니다. 반면에 왕복동 펌프는 높은 중간 압력 헤드로 작동합니다.

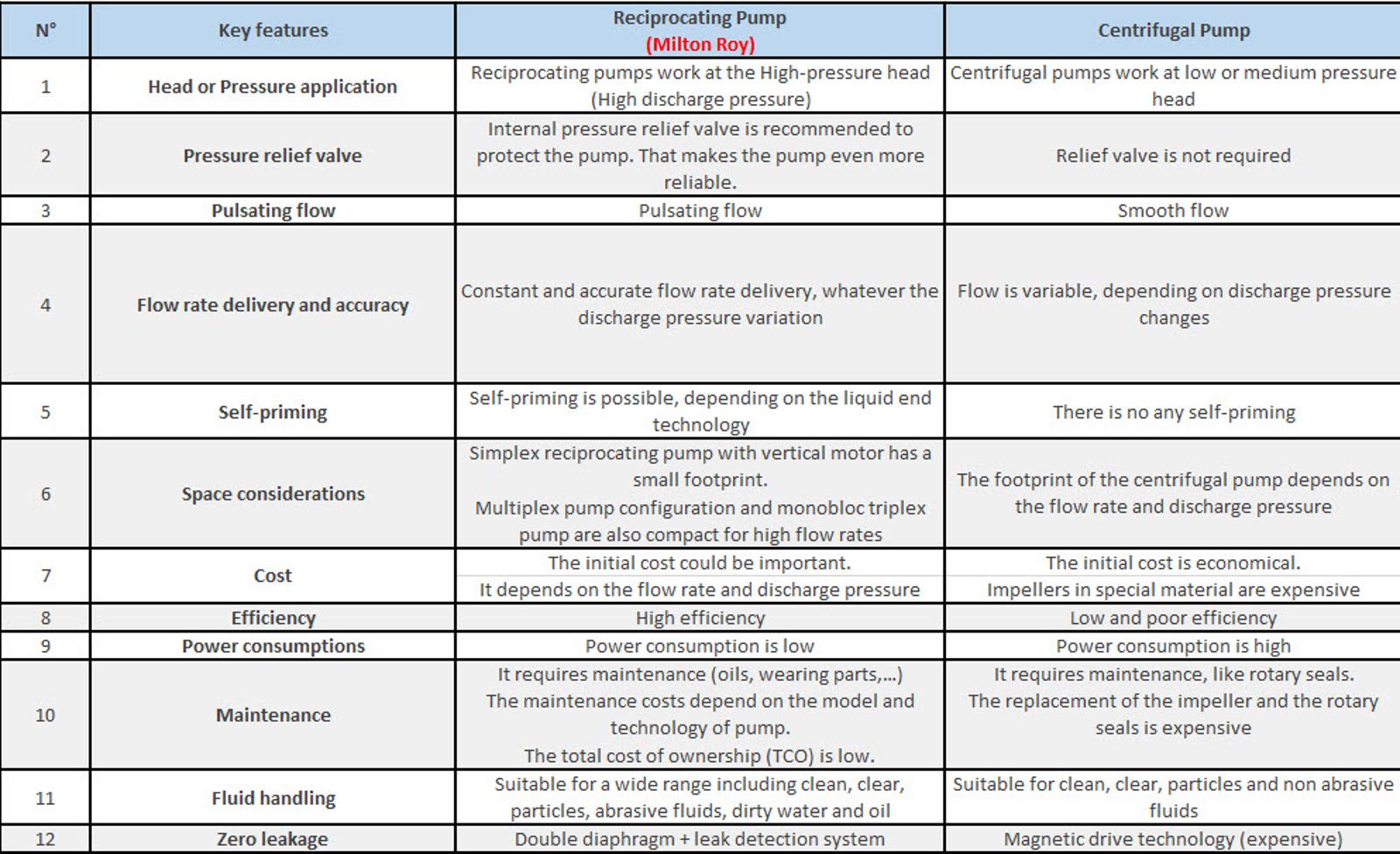

차트: 왕복동 펌프와 원심 펌프 비교
- 가변 스트로크 길이 편심 드라이브:
- 가변 스트로크 길이 폴라 크랭크 드라이브:
- 유압 바이패스 드라이브로 스트로크 길이를 가변할 수 있습니다.

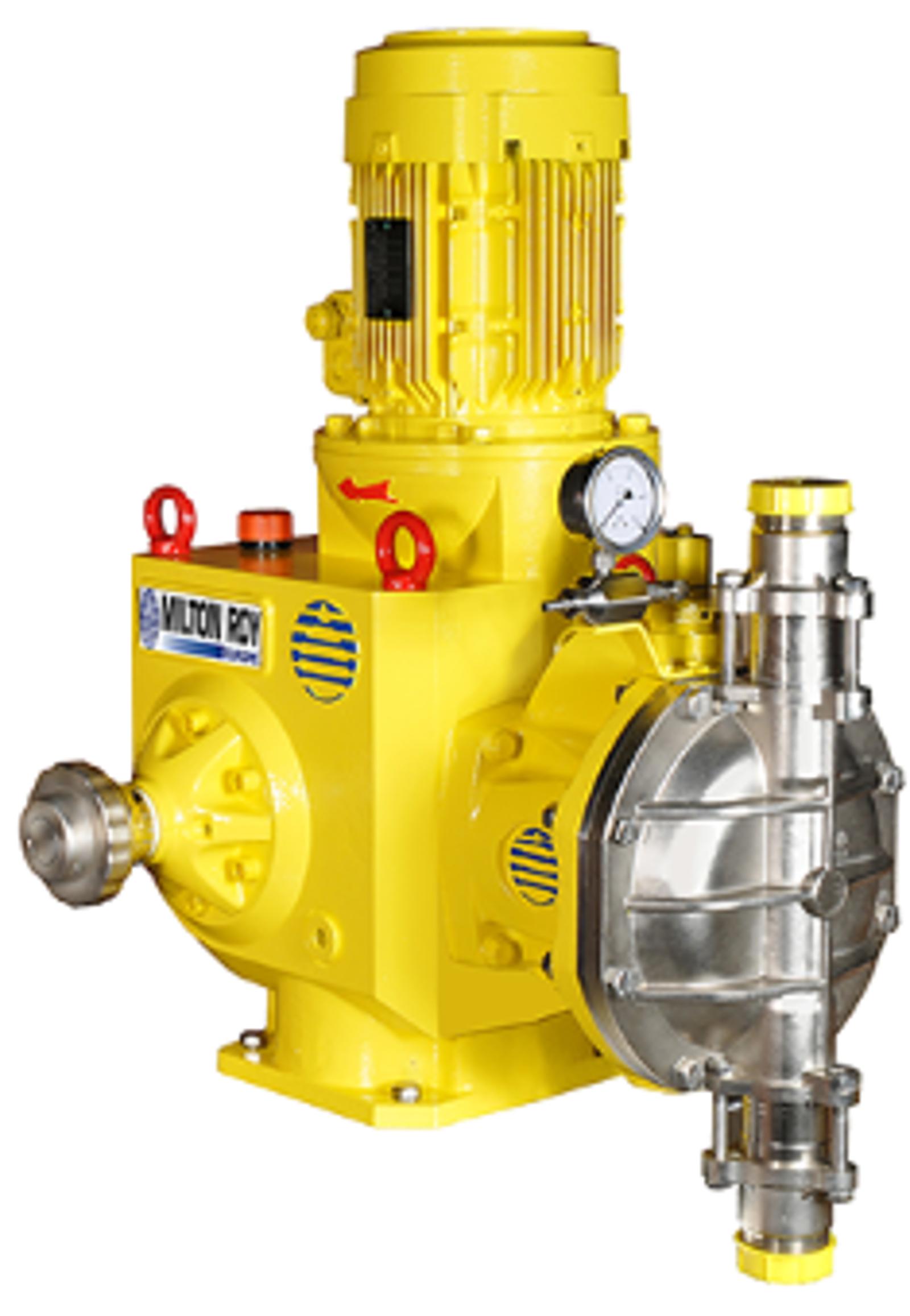

가변 편심 드라이브가 장착된 Primeroy 시리즈는 설치 공간이 작고 내구성과 최적의 성능을 보장합니다
왕복동 공정 펌프의 유형과 크기는 어떻게 선택합니까?
펌프를 선택할 때는 다음 사항을 고려해야 합니다.
- 유량 제어에 대한 기술적 특성(아래 표에 나열되어 있음)
- 응용 분야
- 총 소유 비용

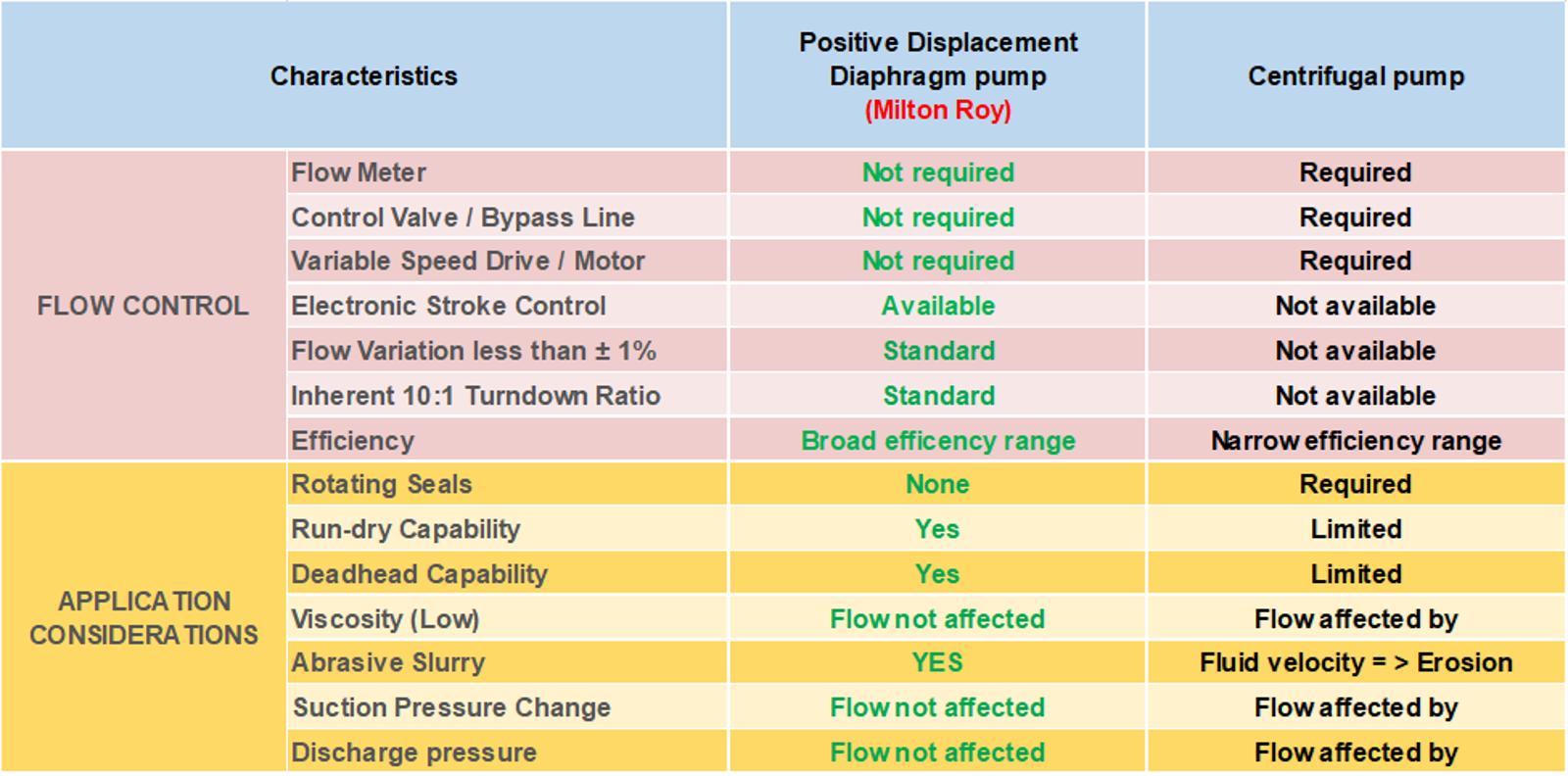

다음 표는 왕복동 다이아프램 펌프와 원심 펌프 중에서 선택하는 데 도움이 됩니다.
선택 기준 목록은 전체 목록이 아닙니다.
프로세스 펌프란 무엇인가요?
프로세스 펌프에는 원심 펌프와 왕복동 펌프의 두 가지 주요 유형이 있습니다. 두 가지 모두 석유 및 가스 공정, 정유 공장, 석유화학 산업, 화학 공정에 사용됩니다.
프로세스 펌프와 관련된 기술은 일반적으로 모든 종류의 유동체뿐만 아니라 독성이 강한 화학 유동체도 처리할 수 있도록 설계되었습니다.
API프로세스 펌프란 무엇입니까?
API는 미국 석유 및 천연가스 산업을 위한 미국 최대 무역 협회인 미국석유협회의 약자입니다. 모든 펌프 기술을 포함한 석유 및 석유화학 장비와 운영 표준을 개발하는 데 중점을 두고 있습니다.
API는 석유 및 가스 산업의 안전, 환경 보호 및 지속 가능성을 개선하기 위해 700개 이상의 표준을 개발했습니다. 이러한 표준은 전 세계 많은 국가에서 채택하고 있습니다.
Milton Roy는 API 674 및 API 675 표준을 완벽하게 준수하는 포괄적인 펌프 제품군을 제공합니다.
- API 674: 용적식 펌프-왕복동
- 피스톤 펌프 / 플런저 펌프
- 파워 펌프: 구동부와 접액부가 프레임으로 연결된 왕복동 펌프입니다. 파워 펌프의 동력부는 크랭크샤프트, 커넥팅 로드, 크로스헤드를 사용하여 회전축에서 피스톤 또는 플런저로 에너지를 전달합니다. 파워 펌프의 접액부는 실린더, 피스톤 또는 플런저, 체크 밸브로 구성됩니다.
- API 675: 석유, 화학 및 가스 산업 서비스를 위한 정변위 펌프-정량
- 플런저
- PTFE 다이아프램
- 금속 다이아프램
API 675 펌프의 주요 장점은 다음과 같습니다.
- 펌프를 자체 보호하고 신뢰성을 높입니다.
- 통합된 조절식 유압 감압 밸브가 과도한 토출 압력으로부터 구동 메커니즘을 완벽하게 보호합니다.
- 내부 MARS 파일럿 밸브가 유압 오일의 리필을 자동으로 제어합니다.
- 파열 감지 시스템과 결합된 이중 다이아프램은 누출 없는 솔루션을 제공하고 안전성을 높입니다.
- 유량을 정밀하게 제어(계량 변조 공정)하고 안전 여유를 확보합니다.
- 미니 턴다운 비율 1:10 내에서 스트로크 길이 변경을 통한 펌프 용량 조정
- 적절한 유량을 얻기 위해 다양한 웜/휠 기어비를 사용하여 스트로크 속도를 변경합니다
- 지정된 턴다운 비율 1:10에서 정격 유량의 ±1% 이내의 일정한 정확도 유지
- 지정된 턴다운 비율 1:10에서 정격 유량의 ±3% 이내의 선형성 및 반복성
- 정격 용량은 지정된 최대 용량의 110% 이상이어야 합니다.
ANSI 프로세스 펌프란 무엇입니까?
API 표준은 미국 국립표준협회(ANSI)의 인증을 받았습니다
ANSI 표준은 한 펌프 제조업체에서 다른 제조업체로 펌프의 치수 호환성을 제공합니다.
ANSI 펌프는 광범위한 응용 분야에서 일반적으로 신뢰할 수 있는 서비스를 제공합니다. 이러한 펌프는 다양한 산업 환경에서 유동체를 이송하고 처리하는 데 자주 사용됩니다. 여기에는 화학 공장, 정유 공장, 펄프 및 제지 공장, 폐수 처리장 등이 포함됩니다.
API 펌프는 더 견고하며 고강도, 고압 및 고온 응용 분야를 위해 설계되었습니다.
Milton Roy는 ANSI 연결이 가능한 다양한 API 674 및 API 675 펌프를 제공합니다. 이 펌프는 석유 및 가스, 화학 및 기타 중장비 산업의 모든 공정에 적합합니다.
Milton Roy 펌프가 귀사의 응용 분야에 적합한 이유는 무엇입니까?

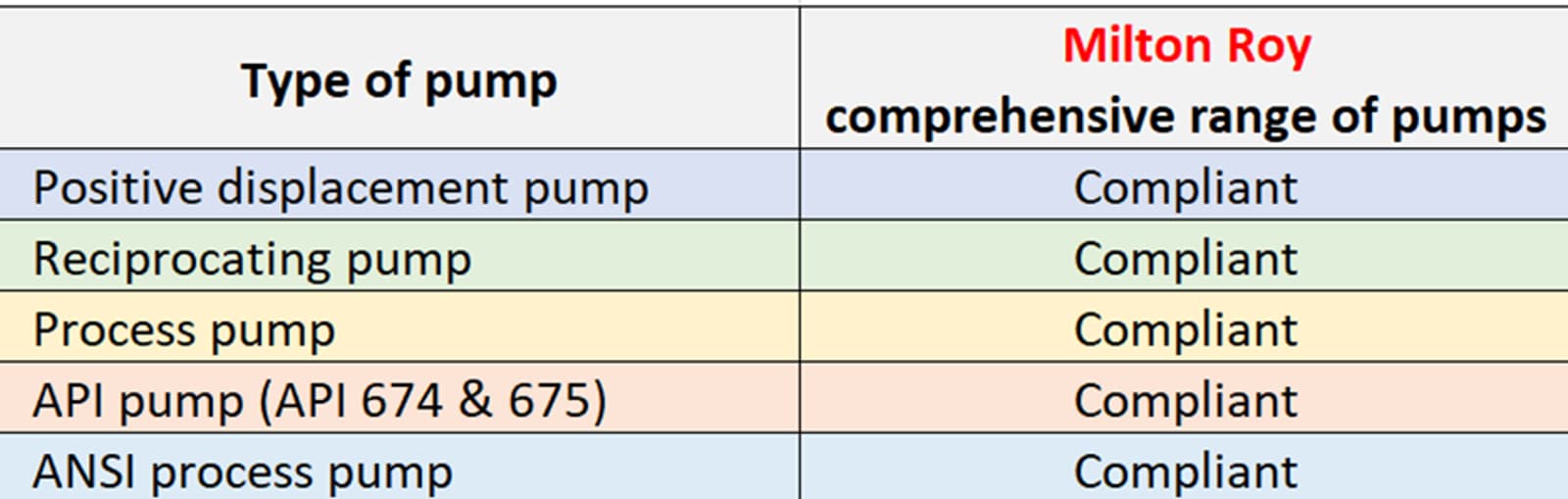

Milton Roy 펌프는 다음 사양을 준수합니다.
Milton Roy는 산업 공정 분야에서 85년 이상의 경험을 보유하고 있습니다. 다음과 같은 가장 중요한 응용 분야에 적용할 수 있는 다양한 옵션과 기능을 개발했습니다.
- 파열 감지 시스템을 갖춘 이중 다이아프램 펌프로 위험/독성/폭발성 유동체에 대한 안전성을 강화합니다.
- 점성이 높은 유동체, 입자, 연마제 등을 위한 특수 체크 밸브
- 고온 또는 저온 공정 유동체(원격 체크 밸브 포함 또는 미포함)
- 액화 가스를 위한 높은 흡입 성능
- 낮은 증기압 공정 유동체를 위한 낮은 NPSHr 설계
- 금속 다이아프램 또는 플런저 펌프로 최대 15,000psi - 1034bar의 높은 토출 압력 지원
- 높은 토출 압력으로 매우 낮은 유량을 주입하기 위한 특허받은 접액부(DSD 기술)(130bar에서 0.09L/h - 1885psi에서 0.03 GPH)
